Flash Extractor
Kolejne urządzenie wspierające nas w działaniach odzyskiwania utraconych danych to Flash Extractor firmy Soft-Center.
Czytnik Flash Extractor służy do odczytywania pamięci NAND Flash poprzez dołączane do niego dodatkowe adaptery. Urządzenie obsługuje wszystkie możliwe typy pamięci NAND zgodne z założeniami ONFI oraz Samsunga.
Dostarczone oprogramowanie ma wkompilowane klucze XOR, które służą do prawidłowej deszyfracji zgranego materiału. Nie ma możliwości samodzielnego ich wyszukiwania ani ewentualnego zapisania. Jednak pozostałe czynności, które są związane z ustawianiem innych parametrów niż XOR w oprogramowaniu, konfigurowane są samodzielnie.
W trakcie odczytywania pamięci czytnik wraz z dołączonym do niego oprogramowaniem, może na bieżąco skorygować dużą część pojawiających się błędów. Taka automatyczna zmiana umożliwia otrzymanie danych z minimalną możliwą liczbą błędów, które będą do skorygowania w kolejnych krokach składania obrazu pamięci.
Urządzenie jest również kluczem autoryzującym oprogramowanie do niego dołączone. W tym przypadku, ponieważ część operacji jest już dostarczana przez producenta, mamy możliwość podejrzenia przykładowych ustawień programu do składania obrazów pamięci urządzeń. Ułatwia to pracę początkującym użytkownikom.

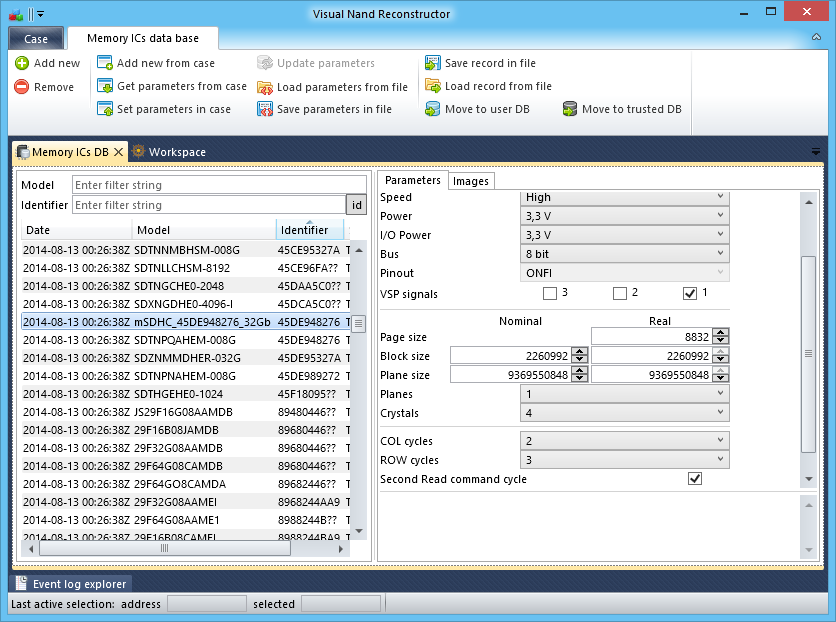

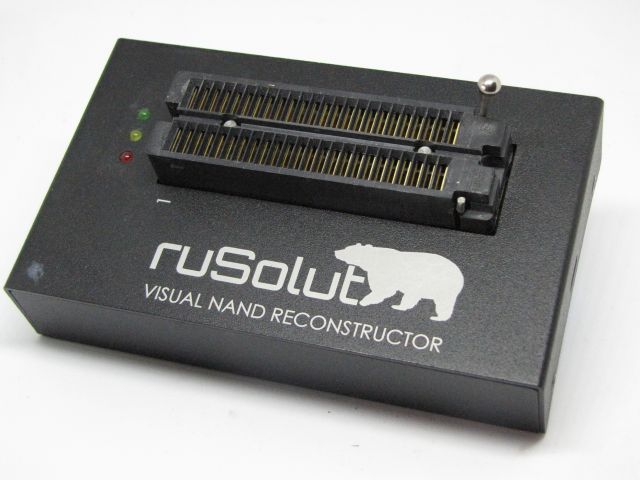

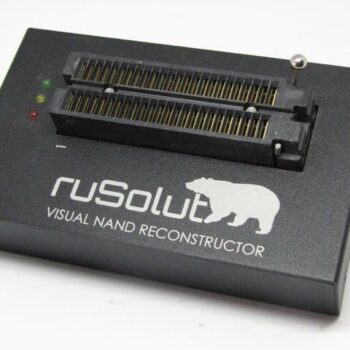

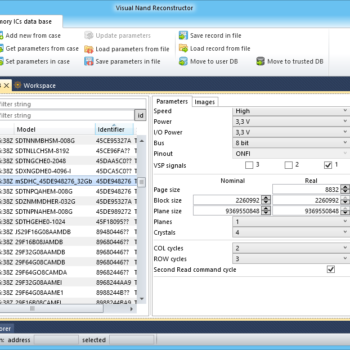

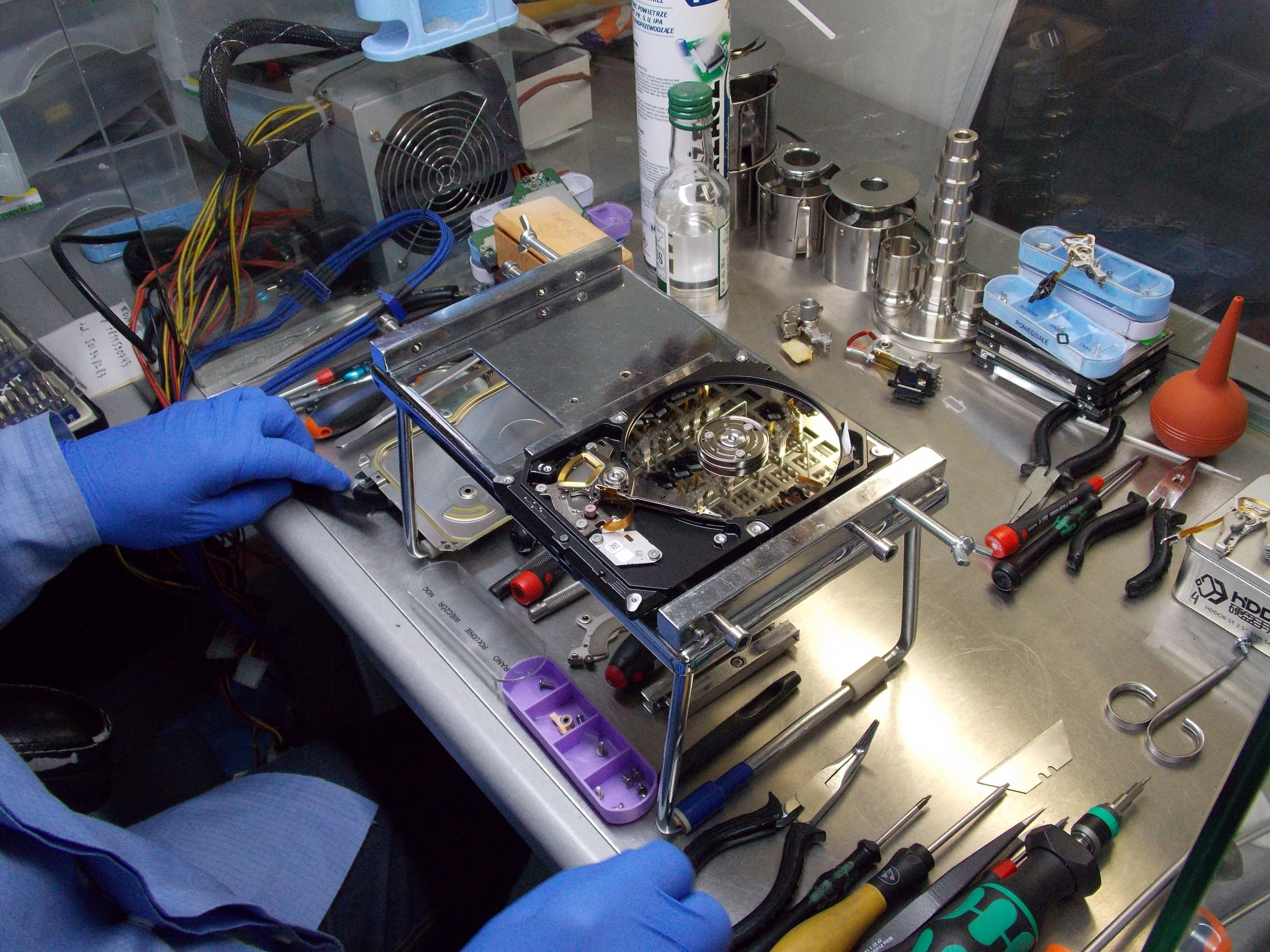

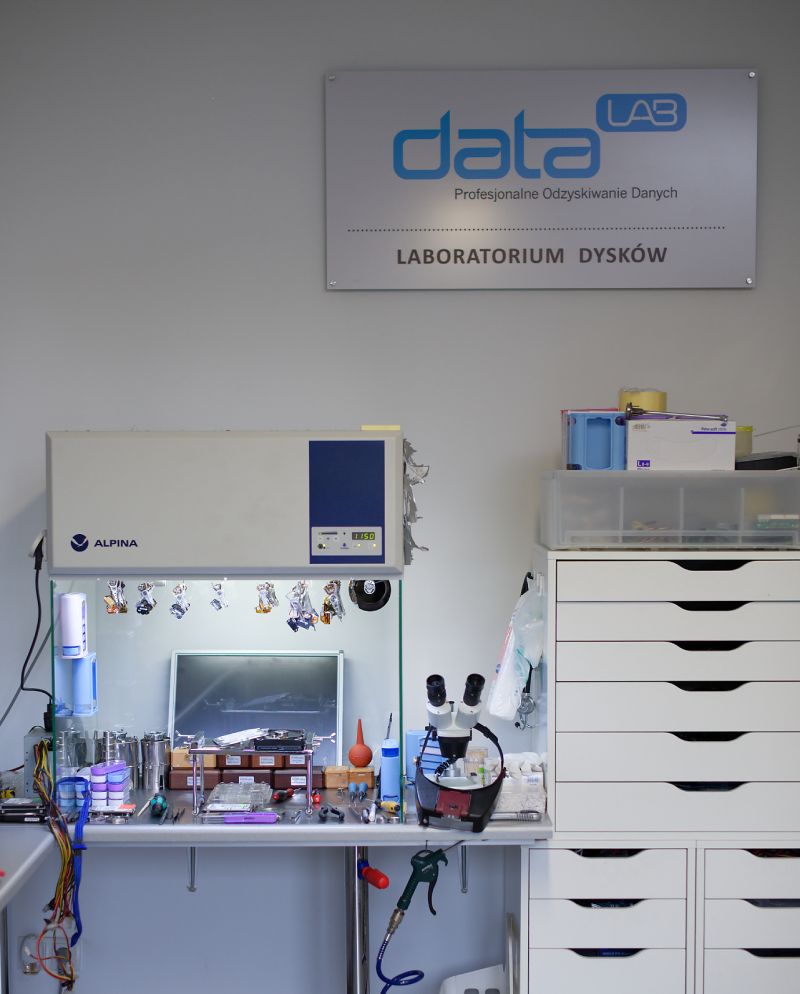

W DATA Lab w sytuacji uszkodzenia dysku twardego, aby zdiagnozować a następnie odzyskać dane, otwieramy dysk w warunkach laboratoryjnych, sprawdzamy stopień uszkodzenia i podejmujemy konkretne działania z wykorzystaniem odpowiednich narzędzi.

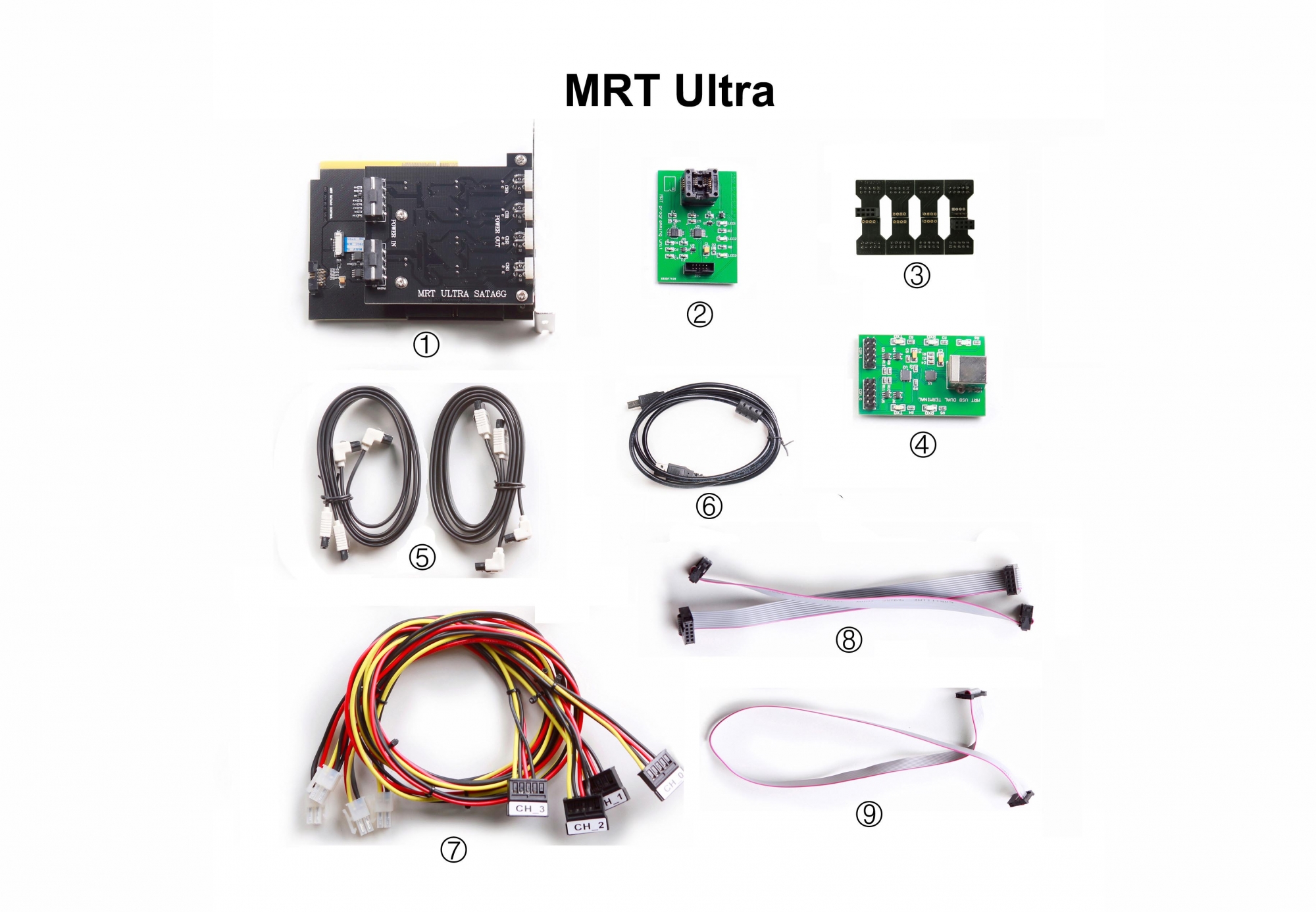

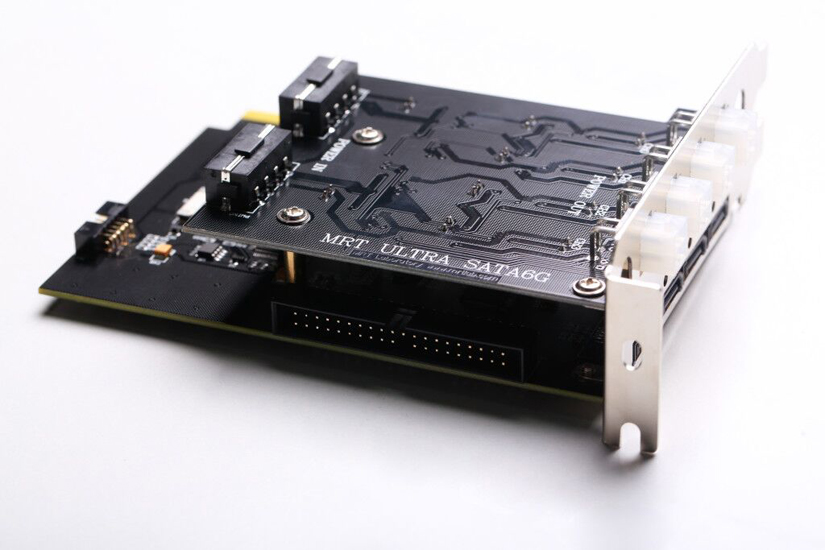

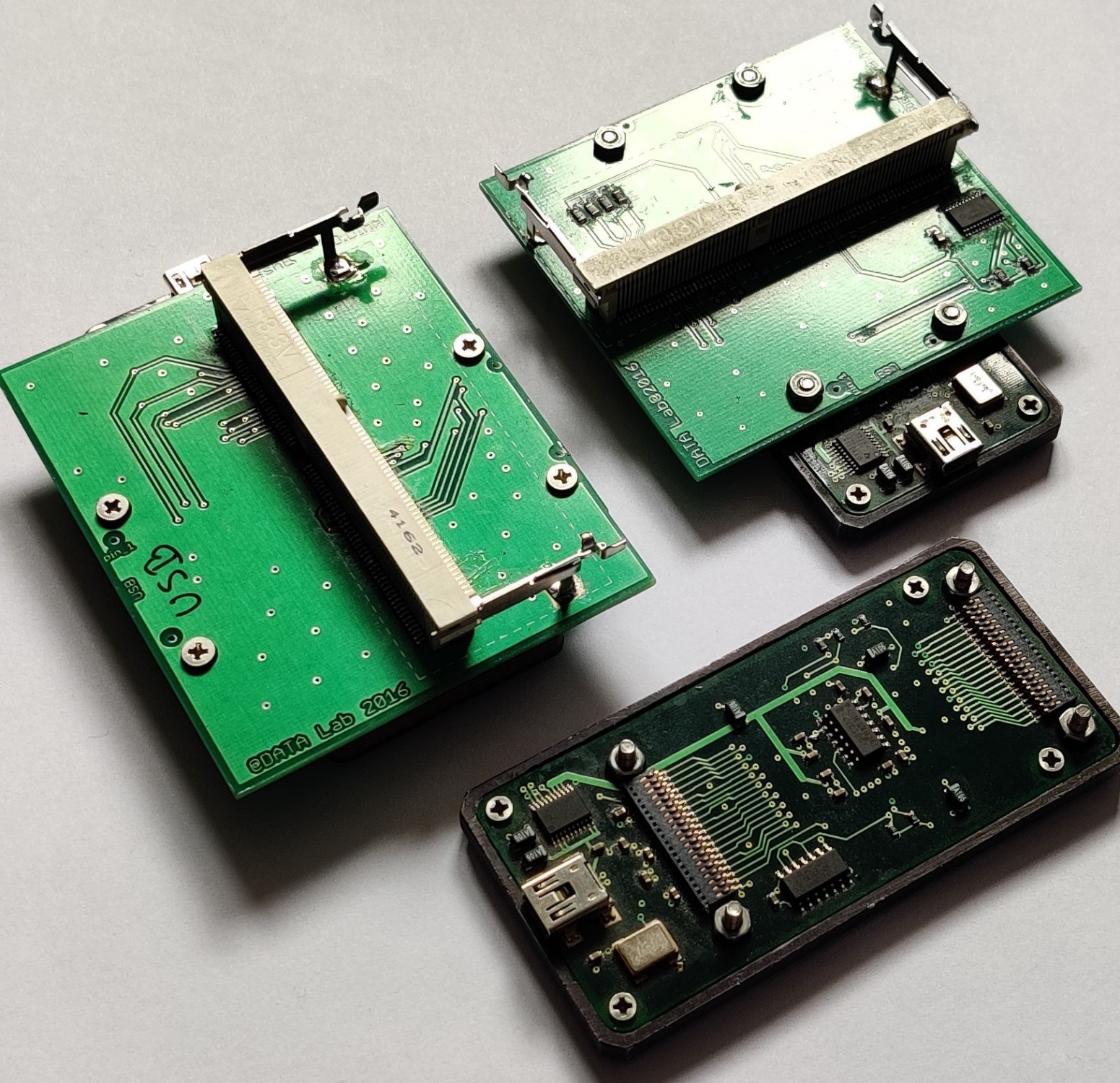

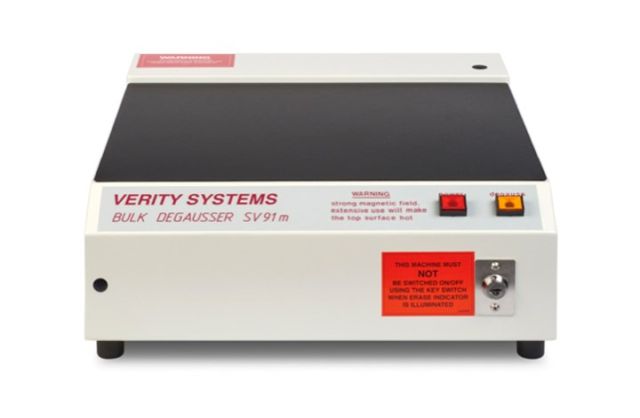

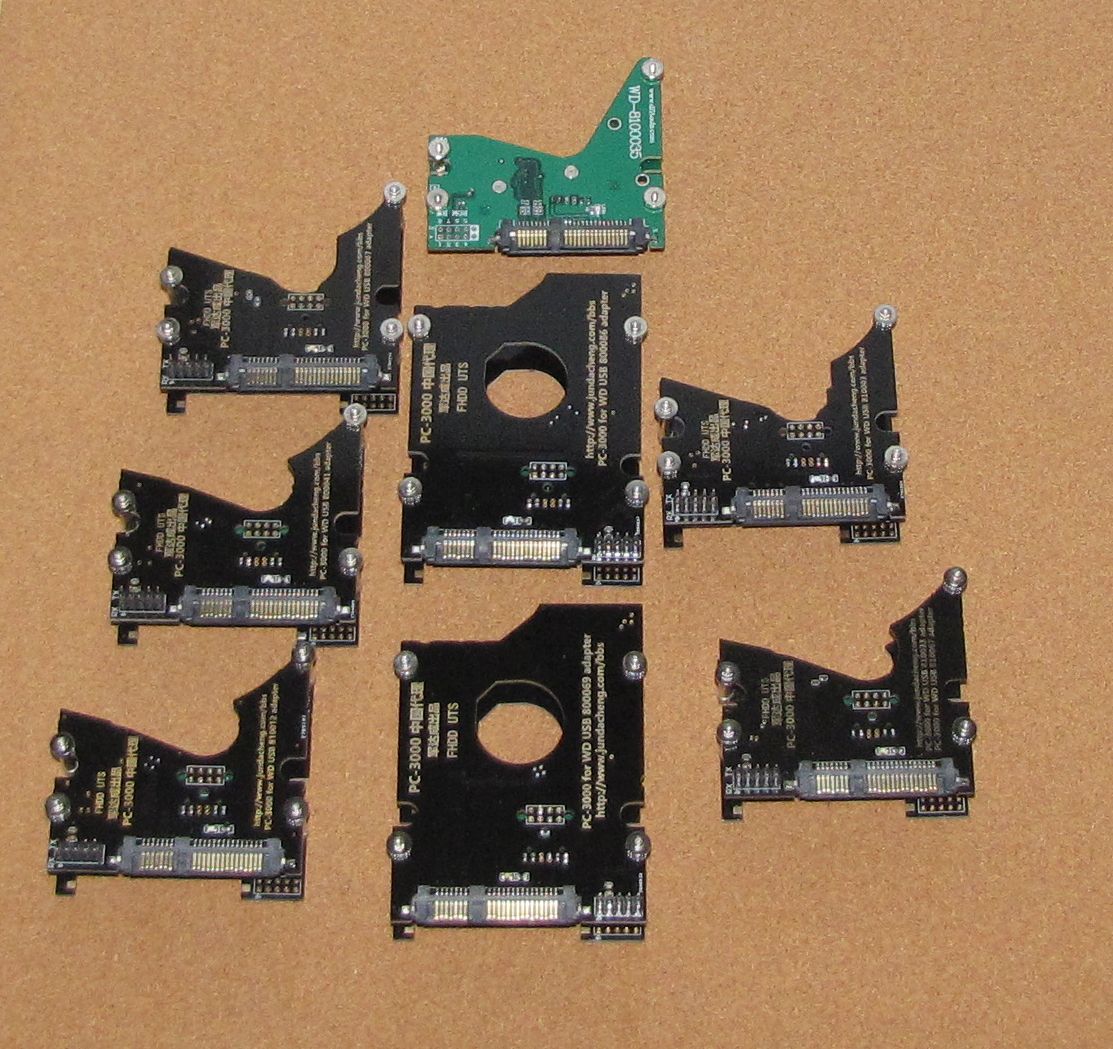

Każde urządzenie elektroniczne posiada płytkę PCB, która służy do montażu podzespołów elektronicznych. Jest ona wykonana z materiału izolacyjnego z połączeniami elektrycznymi oraz punktami lutowniczymi. Naprawa elektroniki lub przygotowanie do odczytu z dysku twardego często wiąże się z koniecznością dolutowania przewodów. Posiadamy do tego odpowiednie narzędzia jak wymieniony na stronie podgrzewacz wraz z lutownicą, ale pomimo zastosowania różnych narzędzi istnieje ryzyko uszkodzenia źródłowej płytki PCB. Aby je zniwelować, usprawnić pracę inżynierów, ale również przyspieszyć proces odzyskiwania danych wykorzystujemy płytki / adaptery wspomagające odczyt zdeszyfrowanych danych i posiadające złącze SATA. Działanie dotyczy 2,5 calowych dysków zewnętrznych.
Dzięki nim inżynierowie odzyskujący dane nie muszą już lutować przewodów na oryginalnej płytce PCB USB, aby odczytać szyfrowane kontrolerem dane.

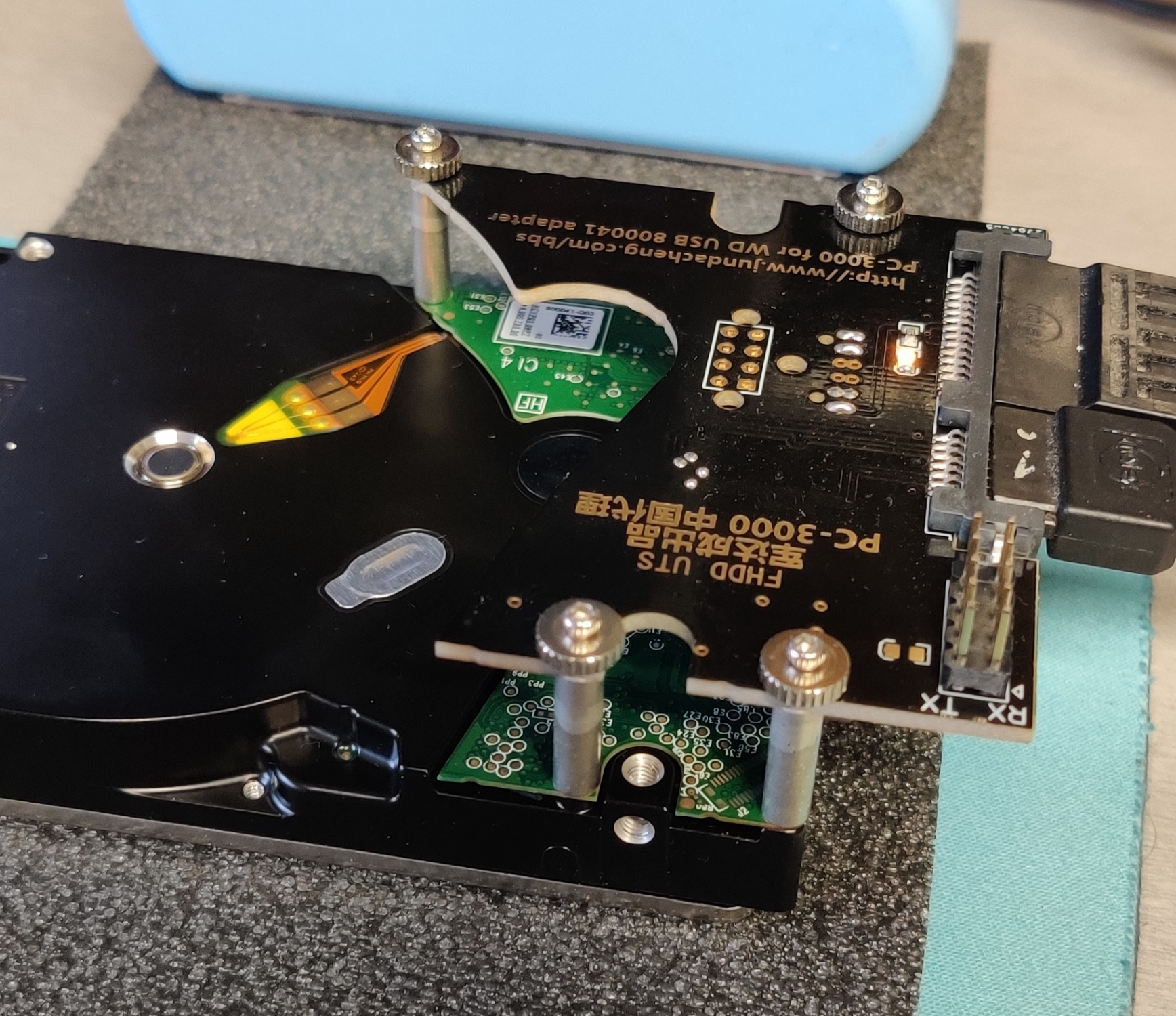

Instalują złącze na oryginalnej płytce PCB USB, a następnie mogą z powodzeniem dostać się do zawartości dysku twardego i wyodrębnić utracone dane bezpośrednio przez interfejs SATA.
Odzyskiwanie danych to branża interdyscyplinarna
W naszej pracy musimy być specjalistami w dziedzinie informatyki czy elektroniki a do wielu czynności wymagana jest wręcz chirurgiczna precyzja. W zakresie elektroniki wykorzystujemy oscyloskop. Urządzenie służące do obrazowania badanych przebiegów elektrycznych w układach elektronicznych (dzięki temu uzyskujemy obraz zmian napięcia sygnału w czasie).

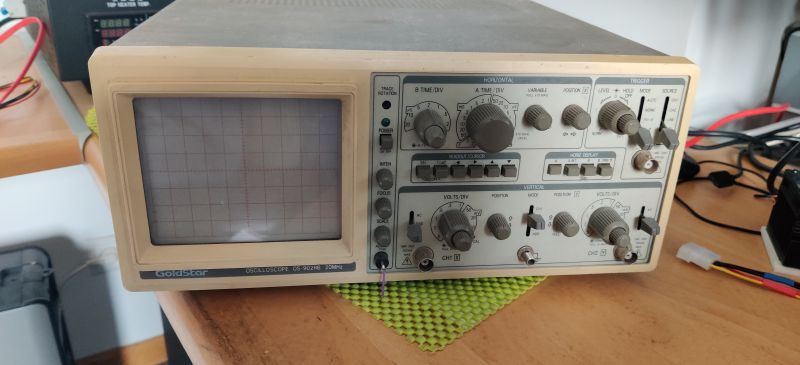

Pierwotnie oscyloskopy były budowane jako urządzenia analogowe (zdjęcie poniżej) , gdzie przebieg sygnału był wyświetlany na lampie oscyloskopowej. W swojej konstrukcji była ona podobna do kineskopu telewizyjnego. Plamka świetlna w płaszczyźnie pionowej była sterowana poprzez wzmacniacze sygnału a w płaszczyźnie poziomej z generatora podstawy czasu. Zmiana wartości podstawy czasu pozwala dostosować się do przebiegów o różnych częstotliwościach.

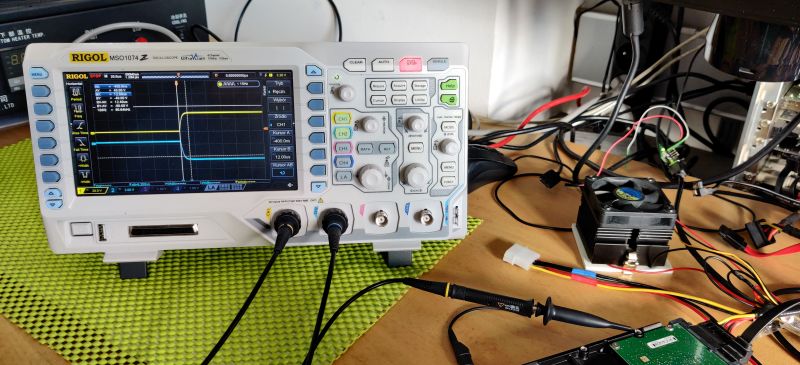

Wraz z rozwojem elektroniki cyfrowej pojawiły się oscyloskopy cyfrowe (zdjęcie poniżej) , gdzie przebieg jest wyświetlany na ekranie LCD. Badany sygnał jest przepuszczany przez przetworniki analogowo-cyfrowe oraz może być zapisywany w pamięci, co pozwala na jego późniejszą analizę. W oscyloskopach analogowych był z tym problem.
Dzisiejsze oscyloskopy mają zazwyczaj od 1 do 4 kanałów, do których można podłączyć sondy, zbierające badany sygnał. W praktyce służą do badania i pomiaru np. przebiegu sygnału zegara lub specyficznych dla badanych obwodów przebiegów sygnału. Na podstawie badanego przebiegu można stwierdzić, czy np. nie ma zbyt niskiego poziomu napięcia w badanym punkcie lub czy częstotliwość sygnału zgadza się z założeniami.

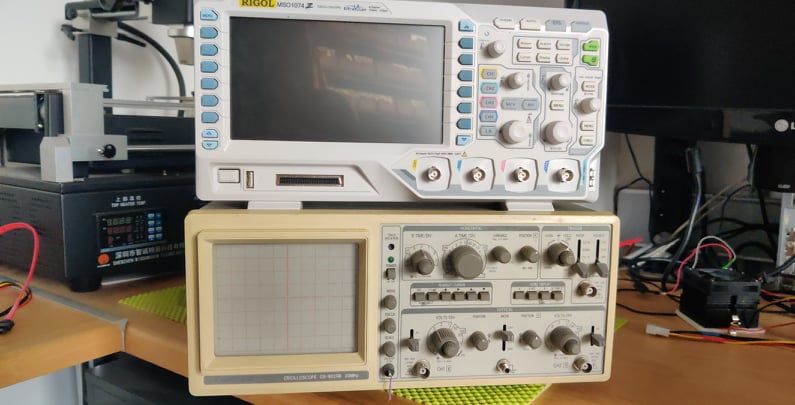

Poniżej porównanie będących w naszym posiadaniu oscyloskopów - cyfrowego i analogowego:
